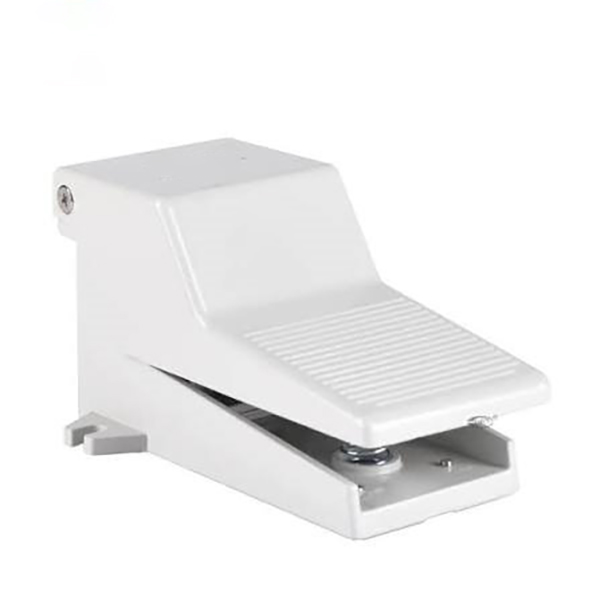

5/2cestný nožní pedálový ventil řady 4F | Přímo působící celohliníkový pneumatický nožní ventil

Značka: SOLH by Richge Technology | Plně kompatibilní náhrada za nožní ventil řady AirTAC 4F

1. Přehled produktu

     Řada SOLH 4F je profesionální5/2 cestný pneumatický směrový ventil nožního pedálu fully compatible and interchangeable with the entire AirTAC 4F series. Díky celému tělu z tlakově lité hliníkové slitiny a zesílenému protiskluzovému nožnímu pedálu s přímo působící strukturou pružinového resetu je speciálně navržen prodvojčinné ovládání válce vpřed a vzad. Celá řada pokrývá čtyři konfigurovatelné typy: standardní samoresetování, mechanické samozamykání L, bezpečnostní ochranný kryt G a zamykání + integrace ochranného krytu LG. Může ručně nahradit solenoidové ventily pro zařízení start-stop a směrové přepínání, široce používané v nástrojových přípravcích, lisování, nýtování a scénářích průmyslového pneumatického ovládání.

  1.1 Core 5/2 Way Air Circuit Logic

     • Definice vzdušného portu: P (hlavní přívod vzduchu), A/B (dvojité pracovní výstupy), R1/R2 (dvojité nezávislé výfukové otvory)

     • Normální stav (uvolněný pedál): P se připojuje k B pro přívod vzduchu; A se připojuje k R1 pro výfuk, válec se zatahuje a resetuje

     • Pracovní stav (stisknutý pedál): P se připojuje k A pro přívod vzduchu; B se připojí k R2 pro výfuk, válec se vysune a funguje

     • Standardní typ jiný než L: Okamžitý reset odskoku pružiny po uvolnění nohy pro přerušované ovládání krokováním

     • L Typ zamykání: Jedním stisknutím uzamknete polohu a udržíte tlak vzduchu; dalším stisknutím odemknete a resetujete uvolnění tlaku

2. Pravidla kódování modelů a definice přípon

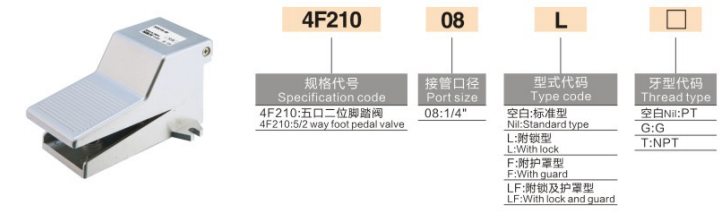

     Logika kódování: 4F210 - [Velikost portu] + [Přípona funkce] - [Typ vlákna]

  2.1 Základní model a velikost portu

     • 4F210: Základní těleso nožního ventilu univerzálního hlavního proudu 5/2

     • 06: Závitový port G1/8 (PT1/8).

     • 08: G1/4 (PT1/4) univerzální mainstreamová specifikace

 2.2 Průvodce výběrem přípony základní funkce

  2.3 Přípona typu závitu

     • Prázdný: PT kuželový závit (standardně výchozí)

     • G: Britský standardní G paralelní závit

     • T: NPT americký standardní kuželový závit

  Modelový příklad: 4F210-08 | G1/4 standardní samoresetovací nožní ventil; 4F210-08LG | Samosvorný patní ventil G1/4 s bezpečnostním ochranným krytem

3. Základní technické parametry

4. Výběrový rozdíl: 4F 5/2cestný vs 3F 3/2cestný nožní ventil

5. Výhody strukturálního jádra

     • Duální nezávislý design výfuku: Vybaveno dvěma samostatnými výfukovými otvory pro zajištění hladkého výfuku při couvání válce, rychlé reakce a stabilního provozu bez zpoždění.

     • Protiskluzový Heavy-Duty pedál: Povrch pedálu s válečkovým povrchem účinně zvyšuje tření, zabraňuje prokluzování při šlapání s vysokou zátěží a zlepšuje provozní stabilitu.

     • Stabilní nezávislý uzamykací mechanismus: Nezávislá zaskakovací zamykací struktura zajišťuje pevné umístění a lehké odemykání. Poznámka: Nevhodné pro ultra-vysokofrekvenční nepřetržité nárazové pracovní podmínky.

     • Volitelný bezpečnostní ochranný kryt: Vlastní plastový prachotěsný kryt účinně zabraňuje náhodnému zpětnému chodu způsobenému padajícími obrobky nebo nesprávným dotykem personálu, čímž zvyšuje bezpečnost provozu na místě.

     • Celohliníková odolná konstrukce: Integrální tělo z tlakově lité hliníkové slitiny se vyznačuje vysokou tvrdostí, odolností proti nárazu a dlouhou životností pro drsné průmyslové dílenské prostředí.

6. Typické aplikační scénáře

     • Ruční ovládání dvojčinného válce: Zdroj vzduchu → 4F patní ventil → dvojčinný válec. Typ s automatickým resetem realizuje vysunutí při stisknutí a zatažení při uvolnění; zamykací typ udržuje upínací tlak pro dlouhodobé polohování.

     • Řízení zařízení pro průmyslové zpracování: Profesionální nožní přepínání směru pro lisovací stroje, nýtovací stroje a přípravky pro brusky, uvolňující ruce pro efektivní operace zpracování.

     • Ladění zařízení na místě: Dočasně vyměňte solenoidové ventily za ruční nožní ventily pro ladění pneumatického okruhu, vhodné pro zkušební provoz zařízení a kalibraci parametrů.

Shrnutí jedné věty

     The SOLH 4F series is a full-aluminum 5/2 way direct-acting foot pedal valve with self-reset, self-locking and anti-misoperation guard options. Díky duálnímu rychlému výfuku, velkému průtoku a plné kompatibilitě AirTAC je to standardní průmyslový nožní regulační ventil pro dvojčinné přepínání válce vpřed/vzad a mechanické ovládání pneumatického ovládání.
