Značka: SOLH by Richge Technology

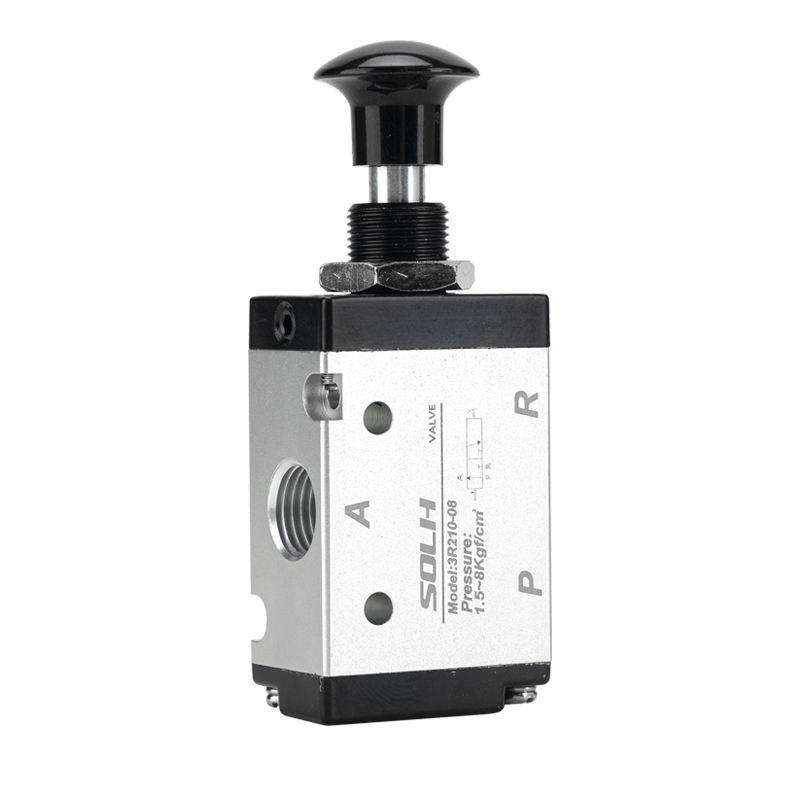

Řada SOLH 3L je standardem AirTAC3/2 cestný manuální push-pull směrový regulační ventil s normálně uzavřeným (NC) provedením. Přímo spíná pneumatické okruhy pomocí axiální rukojeti push and pull action. Jako čistě ruční pneumatická komponenta bez elektrických nebo pneumatických zdrojů pohonu se speciálně používá pro jednočinné ovládání válce, zapínání a vypínání vzduchového okruhu, krokový provoz a bezpečnostní blokovací systémy zařízení, široce používané při ladění, nouzovém zastavení a pracovních scénářích odolných proti výbuchu.
1.1 Standardní definice 3portového rozhraní
• P Port: Hlavní vstupní port stlačeného vzduchu
• Přístav: Pracovní výstupní port, připojený k jednočinným válcům
• R Port: Výfukový port, podpora instalace tlumiče pro snížení hluku
• Režim jízdy: Axiální přímé ruční ovládání push-pull
• Strukturální funkce: Přesná struktura typu cívky, tělo z vysoce pevné hliníkové slitiny, vestavěný pružinový automatický resetovací mechanismus
• Normální stav resetování: Vnitřní pružina napíná cívku, vstup P uzavřen, pracovní port komunikuje s výfukovým portem R pro uvolnění tlaku.
• Pracovní stav Pull: Ručně zatáhněte za axiální rukojeť, abyste obrátili jádro ventilu, port P komunikuje s portem A pro přívod vzduchu, výstupní port R je uzavřen, aby poháněl činnost válce.
• Uvolněte Reset: Povolte rukojeť, ventil se silou pružiny automaticky resetuje, přeruší přívod vzduchu a vypustí zbytkový tlak.
• Základní logika: Standardní normálně uzavřená struktura NC s funkcí ručního resetování, která účinně zabraňuje nesprávnému provozu a zajišťuje bezpečnost zařízení.

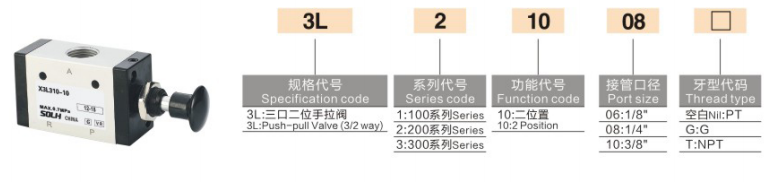

1. Logika kódování: 3L [Kód velikosti] 10 - [Velikost portu] [Typ závitu]
|
Segment kódu |
Detailní definice |
|
3L |
3/2 cestný ruční ruční ventil série |
|
Kód velikosti |
1=100(M5/G1/8"); 2=200(G1/4"); 3=300(G3/8"); 4=400(G1/2") |
|
10 |
Opravený kód pro strukturu 3/2 pružinového resetu |
|
Velikost portu |
06=G1/8", 08=G1/4", 10=G3/8", 15=G1/2" |
|
Typ závitu |
Blank=standardní závit PT; T=závit NPT; G=G závit |
2. Běžné modely hlavního proudu
• 3L110-06: Port G1/8, ruční tažný ventil velikosti mini pro mikropneumatické systémy
• 3L210-08: Port G1/4, nejuniverzálnější model, dokonale sladěný se standardními jednočinnými válci
• 3L310-10: Port G3/8, design s velkým průtokem pro zařízení válců s vysokým tahem
• 3L410-15: Port s velkým otvorem G1/2, vhodný pro vysoce výkonné pneumatické okruhy s velkým průtokem
|
Položka parametru |
Specifikace |
|
Pracovní médium |
Filtrovaný stlačený vzduch (přesnost filtrace ≥40μm) |
|
Rozsah pracovního tlaku |
0.15～0,8 MPa |
|
Důkazný tlak |
1,2 MPa |
|
Rozsah pracovních teplot |
-20 ℃～+70 ℃ |
|
3L110-06 Parametr průtoku |
Efektivní plocha 10,2 mm², Cv=0,6 |
|
3L210-08 Parametr průtoku |
Efektivní plocha 17,0 mm², Cv=1,0 |
|
3L310-10 Průtokový parametr |
Efektivní plocha 28,0 mm², Cv=1,65 |
|
Požadavek na mazání |
Konstrukce bez maziva (volitelné mazání pro zvláštní podmínky) |
|
Způsob instalace |
Montáž na panel / montáž na základnu, vícepolohová pevná instalace |
|
Materiál těla |
Vysoce pevná hliníková slitina |
• Čistě manuální provedení s ochranou proti výbuchu: Žádné elektrické součásti a zdroje ovládání vzduchu, nulové riziko jisker. Vhodné pro nouzové zastavení, ladění zařízení a prašná prostředí odolná proti výbuchu s ultra vysokou provozní bezpečností.
• Práce šetřící axiální ovládání push-pull: Přímý lineární pohyb rukojeti s jasnou zpětnou vazbou a ostrým couváním, stabilní pocit z ruky a není snadné se zaseknout.
• Pružinový automatický reset a NC bezpečnost: Výchozí normálně zavřený stav, automaticky se resetuje a přeruší přívod vzduchu po uvolnění rukojeti, čímž se účinně zabrání nepřetržité činnosti způsobené nesprávným ovládáním.
• Kompaktní a odolná konstrukce: Integrované tělo z hliníkové slitiny s konstrukcí cívky s nízkým třením, spolehlivým těsněním, odolností proti opotřebení a dlouhou životností.
• Profesionální přizpůsobení jednočinného válce: 3/2 cestná vyhrazená logika vzduchového okruhu, dokonale přizpůsobená pro jednočinné válce s vratnou pružinou, jako jsou upínací a vyhazovací mechanismy.
• Vysoká kompatibilita a zaměnitelnost: Konzistentní velikost instalace s pneumatickými regulačními ventily řady 3A, které podporují přímou výměnu a přepínání režimů ručního/pneumatického ovládání.
• Ruční ovládání jednočinných válců pro upínací, vyhazovací a pružinové systémy pohybu
• Ovládání zapínání a vypínání pneumatického okruhu, bezpečnostní spínač pro odlaďování zařízení a údržbu
• Manuální pneumatické ovládání pro nevýbušné zóny, neelektrická a prašná průmyslová prostředí
• Pneumatické logické systémy sladěny s 3A pneumatickými ventily pro ruční/pneumatické kompozitní ovládání
Řada SOLH 3L je klasický 3/2 cestný NC normálně uzavřený manuální push-pull ventil s pružinovým automatickým resetem. Jedná se o kompaktní, bezpečný a odolný standardní komponent ručního ovládání speciálně navržený pro pneumatické systémy s jednočinným válcem.
